工艺阀门
-
产品系列：阿卡盟电站阀门
-
公称通径：DN10~DN50
-
公称压力：150LB~4500LB
-
连接方式：法兰、焊接、螺纹
-
介质温度：常温或更高温度
-
阀体材质：A105/F22/F304/F316/F91/F92/F36等
-
密封材质：本体密封、堆焊硬质合金
-
驱动方式：手动,气动,电动
阿卡盟电站阀门|工艺阀

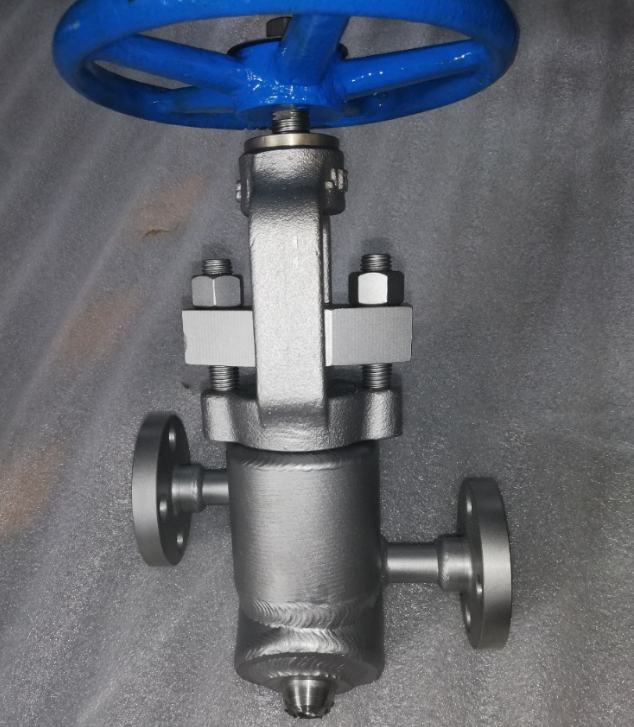

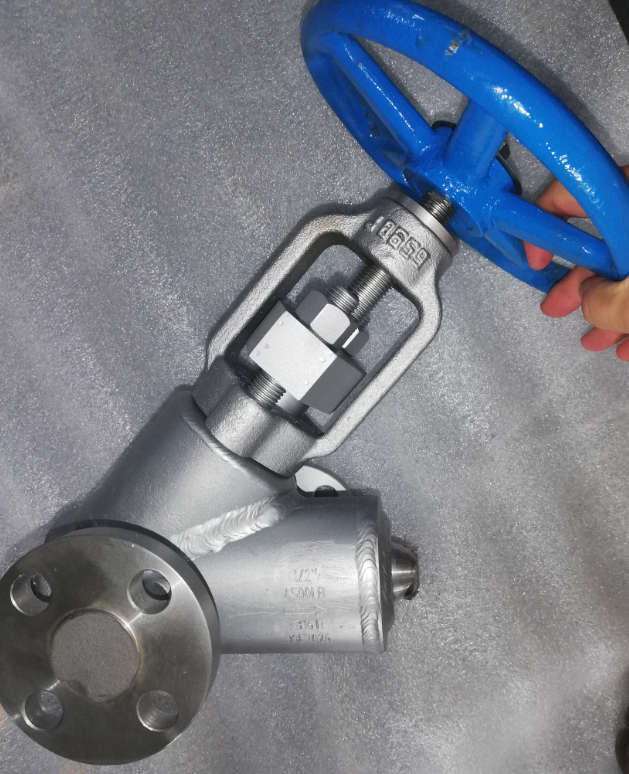

一、高压锻钢Y型工艺阀的主要零部件见表-1，结构见图-1.
表-1阀门主要零件名称
序号 | 零件名称 |
1 | 阀体 |
2 | 阀芯 |
3 | 阀杆 |
4 | 支架 |
5 | 填料 |
6 | 填料压板 |
二、产品特点
1、阀体锻造，材料性能好，阀门安全有保障。
2、填料箱与阀体是一体式，减少中腔 泄漏点，且解体维修方便。
3、密封面堆焊硬质合金，阀芯整体钴基，耐冲刷，使用寿命长。
4、阀门结构紧凑，美观，占用现场空间小。
三、适用场合
适用高压工况用仪表截止阀、一次截止门、二次截止门、手动疏水阀等。
四、产品范围
高压锻钢Y型工艺阀的产品范围见表-2.
表-2产品范围
口径 | DN10、DN15、DN20、 DN25、DN32、DN40、DN50 |
3/8、1/2、3/4、1、 1-1/4、1-1/2、 2 | |
压力 | PN16.0MPa、PN25.0MPa、PN132.0MPa、PN142.0MPa、PN63.0MPa、PN76.0MPa、 |
900LB、1500LB、2500LB、3000LB、3500LB、4500LB | |
材料 | A105、F22、F304、F316、F91、F92、F36等 |
连接方式 | 法兰（GB、JB、ASME）、对接焊、承插焊 |
执行器 | 手动、气动、电动 |
阀门附件 | 按照用户要求（空气过滤减压器、限位开关、电磁阀等） |
