阿卡盟电站阀门：小汽机排汽蝶阀

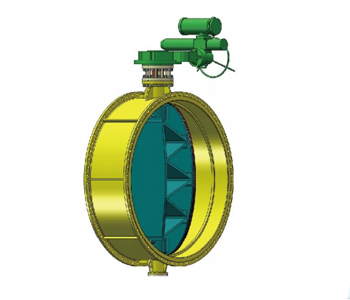

小汽机排汽蝶阀

●功能原理

超(超)临界小汽机排汽螺阀位于锅炉给水泵驱动汽轮

机出口和凝汽器进口之间的管路上，在系统里主要起排汽的

作用。当小汽轮机需要停机或者检修时，排汽蝶阀将关闭，

其作用是隔离小汽轮机，维持凝汽器真空环境。

●参数

公称压力：0.6MPa

公称通径：DN2800

设计压力：0.11MPa

设计温度：120℃

工作介质：蒸汽

设计流量：830h

驱动方式：电动

全行程时间：40s±10%

●引用标准

ANSI：美国国家标准

ASME B16.34：法兰、螺纹和焊接端连接的阀门

ASTM：美国材料试验协会标准

ASNT：美国无损检测协会标准

●材料配置

阀体：ASTMA 216 WCB+CR13

蝶板：ASTMA 216 WCB

密封图：304不锈钢+无石棉合成纤维板

转轴：14Cr17N2

连接支座：ASTM A216WCB

填料：柔性石墨及央不锈钢丝编织柔性石墨

连接螺柱/螺母：ASTM A193 B7/ASTM A194 2H

O形圈：氟橡胶

结构特点

●阀门采用三偏心金属硬密封结构。0-90°开关，配有角行程(部分回转型)的电动执行机构进行开关操作，并能在任意位置(0~90°)锁死，起调节作用。

●碟板采用整体铸造，行架结构，具有受力合理，整体刚度和稳定性好，重量轻的优点，还能增大介质过流面积，减小流阻系数，减小水动力矩。

●多层金属板中间夹无石棉合成纤堆板，压板将密封圈压紧于蝶板之上，具有密封可靠，补偿性好，防吹散，双向密封性好以及可拆卸，可在线更换，维修成本低的优点。

●转轴推力轴承结构的较低摩擦系数保证了开关过程的灵活性。

●调整垫结构可有效的抵消装配或检修过后碟版、转轴轴向窜动误差。

●抗真空的轴封系统：轴封系统采用了填料加O形图的组合密封结构，同时填料又·采用了柔性石墨/实不锈钢丝编织柔性石墨的组合形式，O形圈为氟橡胺O形图这些让螺阀的轴封系统抵抗了外界环境大气的进入，确保凝汽器的真空环境。
