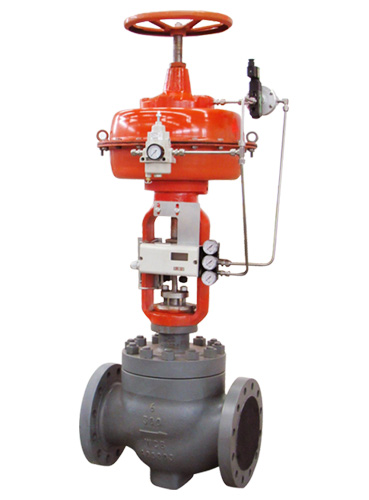

套筒调节阀
-
产品系列：阿卡盟电站阀门
-
公称通径：DN15~DN300
-
公称压力：PN16-PN420
-
连接方式：法兰、焊接
-
介质温度：常温或更高温度
-
阀体材质：WCB/WC6/WC9/CF8/CF8M/A105/F22/F304/F316/F91/F36等
-
密封材质：堆焊硬质合金
-
驱动方式：气动,电动,自力式
阿卡盟电站阀门|套筒式调节阀、气动薄膜调节阀、自力式调节阀
应用范围：
1） 主蒸汽系统
2） 凝结水系统
3） 高加疏水系统
4） 低加疏水系统
5） 开式循环冷却水系统
6） 辅助蒸汽系统
7） 疏放水系统
8） 给水系统
9） 各种石油、食品、化工系统
调节阀主要零部件：
序号 | 零件名称 |
1 | 阀体 |
2 | 阀座 |
3 | 阀芯 |
4 | 阀杆 |
5 | 套筒 |
6 | 阀盖 |
7 | 填料 |
产品特点：
1、阀体与阀盖使用螺栓连接，阀门解体方便快捷。
2、阀芯为平衡式，不平衡力小，动作平稳无波动，执行器小。
3、套筒导向，窗口节流，流量稳定，可调范围大。
4、阀座与阀体采用垫片密封，便于阀座取出后维修密封面或者更换。
5、对于高压差、汽蚀和噪音工况，套筒可以更换为多层孔或者盘片式结构。
1.3适用场合
给水调节阀、蒸汽调节阀、高加正常疏水调节阀、蒸汽减压阀等。
1.4产品范围
口径 | DN15、DN20、 DN25、DN32、DN40、DN50、DN65、DN80、 DN100、DN150、DN200、DN250、DN300 |
1/2、3/4、1、 1-1/4、1-1/2、 2、2-1/2、3、4、6、8、10、12 | |
压力 | PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN420 |
150LB、300LB、600LB、900LB、1500LB、2500LB | |
材料 | WCB、WC6、WC9、CF8、CF8M、A105、F22、F304、F316、F91、F36等 |
密封圈材料 | PTFE格莱圈式: 介质温度小于300℃，泄漏等级要求为Ⅴ级以下的工况 |
石墨+金属圈式: 介质温度大于300℃，泄漏等级要求为Ⅳ级以下的工况 | |
金属圈式: 介质温度大于300℃，泄漏等级要求为Ⅲ级以下的工况 | |
连接方式 | 法兰（GB、JB、ASME）、对接焊 |
流量特性 | 等百分比、线性、快开 |
阀盖型式 | 标准型 |
执行器 | 手动、气动、电动 |
阀门附件 | 按照用户要求（定位器、空气过滤减压器、闭锁阀、限位开关、电磁阀等） |
