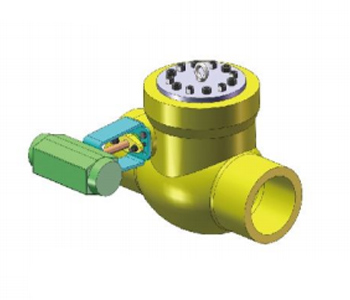

阿卡盟电站阀门：抽汽止回阀

功能原理

超(超)临界抽汽逆止阀用于汽轮机抽汽管道的累急止回，又名快关逆止阀或快关门。它在汽轮机突然失压的情况下，能在0.5~1秒内迅速关闭，防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。

●参数

公称通径：10"

公称压力：900lb

设计压力：9.5Mpa

设计温度：445℃

连接形式：对接焊

驱动形式：气动

引用标准

ASME B16.34：法兰、螺纹和焊接端连接的闻门

ASME B16.25：对焊端部

ASTM：美国材料试验协会标准

ASNT：美国无损检测协会标准

材料配置

阀体：ASTM A217 WC6

阀盖：ASTM A182 F11 CL2

摇杆：ASTM A217 WC6

阀座：ASTM A182 F11 CL2+STL6

阀瓣：ASTM A217 WC6+STL6

轴：ASTMA182 FRaC12

填料：柔性石墨、夹不锈钢丝编织柔性石墨

中法兰螺柱螺母：ASTM A193 B16/ASTM A194 4

结构特点

●低流图、低课音结构阀体设计：设计时尽可能的保持流递横载面积平滑过渡，与介质接触的零件其边练尽可能的到圆角，减少满流现象的发生，从而达到降低流担、减小课音的效果。

●预留气装安装凸台，气装布置方式可根据用户要求灵活设置

●阀门中腔采用柔性石墨圈压力自紧密封结构

●密封面均堆焊硬质合金STL6,具有良好的机械性能，耐磨损，耐冲刷，可延长阅门的使用寿命。

●低扭矩摇杆轴结构设计：轴采用阶梯状设计，阀体与轴之间设计轴套连接，以此减小轴与阅体之问的牵橡力矩。轴的密封采用填料密封，将填料置于轴直径较小处，大大减渤填料摩擦力产生的扭矩，增加气装在动作时输出的净力矩。

●轴与据杆的连接结构设计：图1为气动执行机构气开时键所在位置，此时试谱仍处于关闭状杰，执行机构不控制视门开启，阀门为常规能启式止同线。线门在开启状态时。

图示2,通突发状态(如汽轮机突然失压),此时执行机构依靠弹就复位，辅助带动据杆和闭圆快速关闭。这种设计有效的实现了机组正常运行时，止回阀自由开关，汽轮机突然失压并且出现介质侧流时，止回规迅速关闭。
