阿卡盟电站阀门：锅炉过热器喷水调节阀

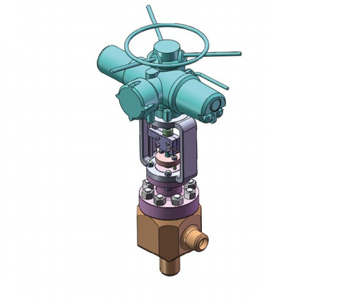

锅炉过热器喷水调节阀

●功能原理

超(超)临界锅炉过热器喷水调节阀用于给过热器中喷出的蒸汽碰水减温。

●参数

设计压力：35MPa

设计温度：360℃

阀门口径：65mm

阀门特性：双曲线

执行机构：电动

阀门形状：角式

阀门全开启时间：0-30秒

接管规格和材料：φ89x14/SA210C

最大开启/关闭压差：12.0 MPa

●引用标准

ANSI：美国国家标准

ASME B16.34：法兰、螺纹和焊接端连接的阀门

ASTM：美国材料试验协会标准

ASNT：美国无损检测协会标准

●材料配置

阀体：ASTM A105

阀座：ASTM A276 431+STL6

阅杆：ASTM A638 660+STL6

阀盖：ASTM A105

支架：ASTM A216 WCB

螺柱/螺母：ASTM A193 B7/ASTMA1942H

结构特点

●阀体采用全锻角式中法兰结构，介质上进下出，阀门与管道采用焊接连接。

●阀门调节特性为双曲线，采用环流对冲式结构节流降压，套简式结构控制流量系数。

●阀座阀杆采用雄面密封，阀门密封面堆焊STLS合金。

●采用阀杆和套简圆柱面导向。套简上均布四个窗口，通过窗口面积的大小变化，增加或减小流通面积，实现双曲线流量特性。

●套筛组件采用苏阀专利的环流对冲式结构，有效地解状了阀门的汽蚀问题。
