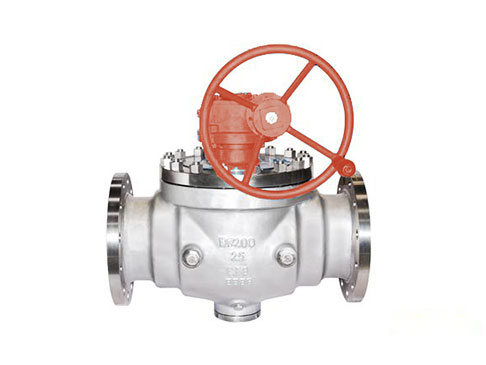

上装式球阀
-
产品系列：阿卡盟电站阀门
-
公称通径：DN25~DN500
-
公称压力：1.6MPa~32MPa
-
连接方式：法兰、焊接
-
介质温度：常温或更高温度
-
阀体材质：WCB/LCB/LF2/A105/CF8/CF8M等
-
密封材质：堆焊硬质合金
-
驱动方式：手动
阿卡盟电站阀门|上装式球阀
阀门主要优越特征：
1） 阀门的操作转矩小
一体式的阀杆与球体，阀杆能有效地将扭矩传递至球体
2） 防止弹簧弹性的失效功能
阀座后设有补偿及预紧弹簧和防渣的结构，可防止介质进入弹簧腔造成弹簧弹性的失效
3）阀杆使用周期长
阀门内的流道衬耐磨套，可有效延长阀体和球体的使用周期
应用范围
1） 管线及燃气领域
2） 恶劣工况领域
设计标准
1） 设计制造： GB/T12237 API608 BS5351
2） 检查与试验： JB/T9092 API598 GB/T13927
3） 连接端:
法兰：GB/T9113 HG/T20592 ASME B16.5 JB/T79 JB/T82 SH3406 DIN2630
对接焊：ASME B16.25 JB/T12224
技术参数
1）公称通径：1”~20”（ DN25~DN500）
2)公称压力：Class150~Class2500，PN1.0~PN40
3)主要零件材料及所对应的工作参数
阀体 | 球体、阀杆 | 阀座 | 工作温度 | 适用介质 |
WCB | 410、 F6a | PTFE (-196~120 ℃) RPTFE (-196~180 ℃) NYLON (-40~80 ℃) POM (-40~85 ℃) PEEK(-40~250 ℃) 钴铬钨合金(≤425 ℃) | -29~425℃ | 水、油、气（液化气体等） |
LCB | -46~425℃ | |||
A105 | -29~425℃ | |||
LF2 | -46~425℃ | |||
CF8 | 304、F304 | -196~455℃ | 硝酸类、醋酸类等腐蚀性介质 | |
CF8M | 316、F316 | -196~425℃ | ||
CF3 | 304L、F304L | -196~425℃ | ||
CF3M | 316L、F316L | -196~450℃ |
注： 一般情况下选用不同的阀座材料，即阀门的最高工作温度。
4）主要性能规范
阀门压力 | 常温下最高 使用压力 Mpa | 试验压力 (WCB) | 各种材料的 压力温度额定值 | ||
壳体 | 密封 | ||||
公称压力 PN | 16 | 1.6 | 2.4 | 1.76 | GB/T 12224 |
25 | 2.5 | 3.75 | 2.75 | ||
40 | 4.1 | 6.15 | 4.51 | ||
63 | 6.5 | 9.75 | 7.15 | ||
100 | 9.6 | 14.4 | 10.56 | ||
160 | 16.5 | 24.75 | 18.15 | ||
320 | 32.7 | 49.05 | 35.97 | ||
压力等级 Class | 150 | 1.96 | 3.0 | 2.2 | ASME B16.34 |
300 | 5.11 | 7.8 | 5.8 | ||
400 | 6.80 | 10.2 | 7,5 | ||
600 | 10.21 | 15.4 | 11.4 | ||
900 | 15.32 | 23.0 | 17.0 | ||
1500 | 25.53 | 38.4 | 28.2 | ||
2500 | 42.55 | 64.0 | 47.0 | ||
5)执行机构:手动、电动、气动、齿轮箱等
