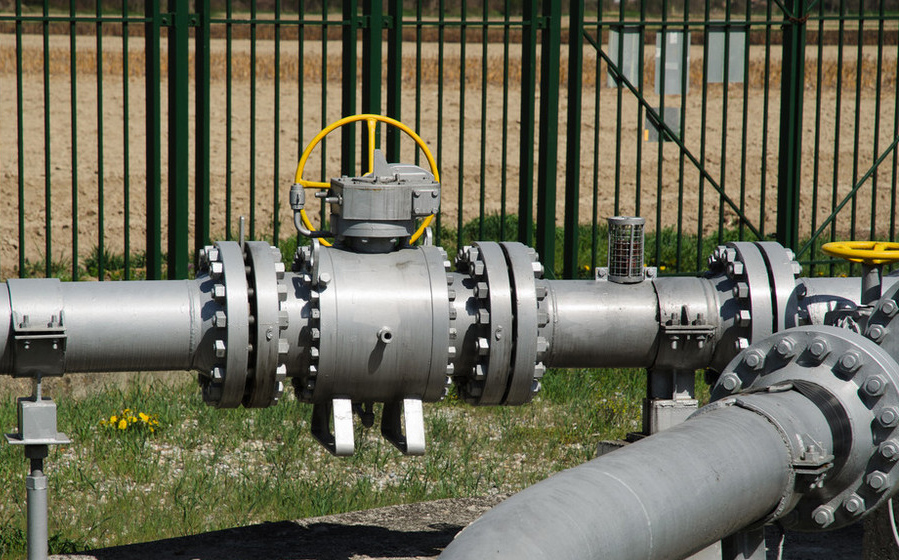

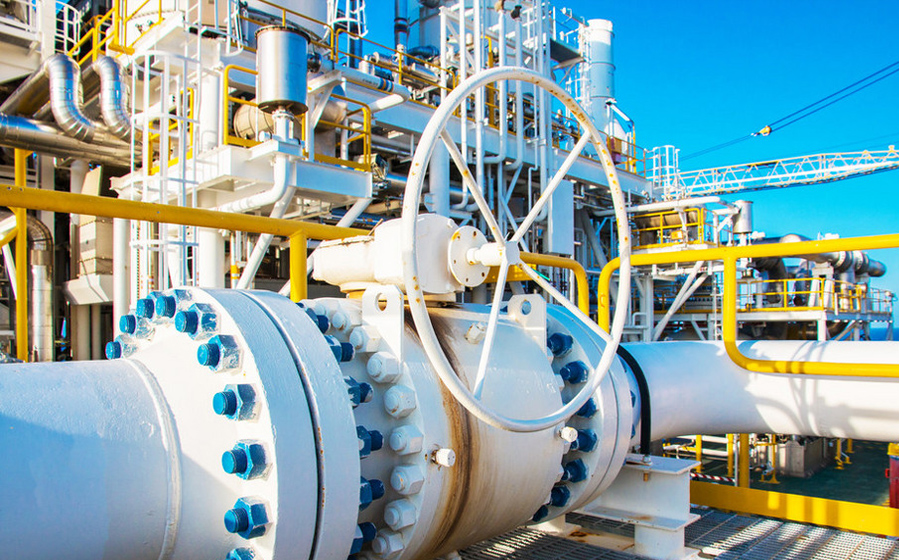

固定球阀
-
产品系列：阿卡盟电站阀门
-
公称通径：1/2”~10”
-
公称压力：150LB~2500LB
-
连接方式：法兰、焊接
-
介质温度：常温或更高温度
-
阀体材质：WCB/LCC/LCB/A105/CF8M/CF3/CF3M/CN7M
-
密封材质：PTFE/PEEK/PPL/堆焊硬质合金
-
驱动方式：手动,气动,电动
阿卡盟固定球阀：铸钢球阀 锻钢球阀 软密封球阀 硬密封球阀 金属密封球阀 三片式球阀 两片式球阀 高压球阀 法兰球阀 一体式球阀
阀门主要优越特征：
1）防阀杆吹出的结构
2）双重密封的结构
3）失火安全的功能
4）防静电结构
应用范围
1） 城建领域
2） 化工领域
3） 冶金领域
4） 石油领域
5） 制药领域
6） 食品领域
7） 饮料领域
8） 环保领域
9） 管线及燃气领域
10）恶劣工况领域
设计标准
1） 设计制造： API 6D ASME B16.34
2） 检查与试验： API598 API 6D
3） 连接端:
法兰：GB/T9113 HG/T20592 ASME B16.5 JB/T79 JB/T82 SH3406 DIN2630
对接焊：ASME B16.25 JB/T12224
技术参数
1）公称通径：1/2”~10”（ DN15~DN250）
2)公称压力：Class150~Class2500，PN1.0~PN40
3)主要零件材料及所对应的工作参数
阀体 | 球体、阀杆 | 阀座 | 工作温度 | 适用介质 |
WCB | 410、 F6a | PTFE (-196~120 ℃) RPTFE (-196~180 ℃) NYLON (-40~80 ℃) POM (-40~85 ℃) PEEK(-40~250 ℃) 钴铬钨合金(≤425 ℃) | -29~425℃ | 水、油、气（液化气体等） |
LCB | -46~425℃ | |||
A105 | -29~425℃ | |||
LF2 | -46~425℃ | |||
CF8 | 304、F304 | -196~455℃ | 硝酸类、醋酸类等腐蚀性介质 | |
CF8M | 316、F316 | -196~425℃ | ||
CF3 | 304L、F304L | -196~425℃ | ||
CF3M | 316L、F316L | -196~450℃ |
注： 一般情况下选用不同的阀座材料，即阀门的最高工作温度。
4）主要性能规范
阀门压力 | 常温下最高 使用压力 Mpa | 试验压力 (WCB) | 各种材料的 压力温度额定值 | ||
壳体 | 密封 | ||||
公称压力 PN | 16 | 1.6 | 2.4 | 1.76 | GB/T 12224 |
25 | 2.5 | 3.75 | 2.75 | ||
40 | 4.1 | 6.15 | 4.51 | ||
63 | 6.5 | 9.75 | 7.15 | ||
100 | 9.6 | 14.4 | 10.56 | ||
160 | 16.5 | 24.75 | 18.15 | ||
320 | 32.7 | 49.05 | 35.97 | ||
压力等级 Class | 150 | 1.96 | 3.0 | 2.2 | ASME B16.34 |
300 | 5.11 | 7.8 | 5.8 | ||
400 | 6.80 | 10.2 | 7,5 | ||
600 | 10.21 | 15.4 | 11.4 | ||
900 | 15.32 | 23.0 | 17.0 | ||
1500 | 25.53 | 38.4 | 28.2 | ||
2500 | 42.55 | 64.0 | 47.0 | ||
5)执行机构:手动、电动、气动、齿轮箱等
