高排逆止阀
- 产品系列:阿卡盟电站阀门
- 公称通径:DN1000
- 公称压力:5.81MPa
- 连接方式:焊接
- 介质温度:375℃
- 阀体材质:ASTMA216 WCC
- 密封材质:堆焊硬质合金
- 驱动方式:自力式

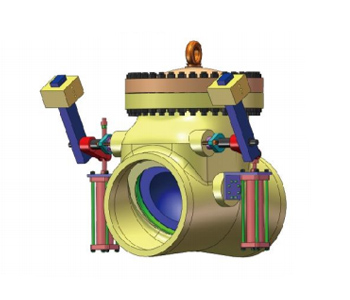

阿卡盟电站阀门:高排逆止阀
阿卡盟电站阀门:高排逆止阀
功能原理
超(超)临界高排逆止阀为旋启式止回阀结构,通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,阀潮关闭。
此外,为实现阀门的强制快速启闭功能,阀门还附加了2个气动执行机构,当气动执行机构接收到开启信号时,气动执行机构能帮助阀门强制开启;当气动执行机构接收到关闭信号时,气动执行机构能帮助阀门强制关闭。
●参数
设计温度:375℃
设计压力:5.81MPa
连接形式:对接焊
接管规格:φ1010×35mm
接管材质:A672B70CL32
介质类型:蒸汽
驱动形式:气动
关闭时间:≤0.5S
●引用标准
ANSI:美国国家标准
ASME B16.34:法兰、螺纹和焊接端连接的阀门
ASTM:美国材料试验协会标准
ASNT:美国无损检测协会标准
AP1598:阀门的检查和试验
●材料配置
阀体:ASTMA216 WCC
轴:ASTM A182 F6a CL2
阀盖:ASTMA216 WCC
摇杆:ASTMA216 WCC
中法兰螺柱螺母:ASTMA193 B7/ASTMA1942H
阀座:ASTMA105+STL6
阀瓣:ASTMA216WCC+STL6
结构特点
●低流阻流道设计:阀体设计呈流线型结构,整个阀体内腔表面平滑过渡,尽可能的减少介原系流,具有良好的流通能力。
●阀腔无积液结构设计:阀门腔体呈倒锥型,可有效解决阀腔底部积液的问题。
●阀瓣密封结构具有自动调整功能,阀瓣与摇杆组件间采用球面连接,阀瓣与阀座的贴合角度可在360度方向自动微调,保证了阀瓣与阀座密封面的严密贴合,大幅提高了阀门密封的可靠性。
●斜阀座结构设计:压降低,密封可靠,在保证阀门流量的同时,适当减小阀瓣开启和关闭行程,加快阀门开启、关闭速度。
●密封面堆焊STL6硬质合金,耐冲性和耐磨性好。
●阀门重错平衡机构设计:在阀门关闭时缓冲阀道对阀座的冲击力,也能平衡掉大部分阀瓣重力矩,降低阀门压降,使得阀门具有良好的低压差功能。
●阀门轴密封采用经典的压板/压套+填料的密封形式,密封结构成熟可靠,保证了阀门密封性。
●防喷出轴结构设计:在装配及调试成功后,摇杆与轴之间采用累定螺钉固定与锁紧,防止轴的窜动。
●摇杆与轴之间采用健进行连接,实现了阀门强制开启功能,提高了摇杆与轴连接的可靠性。
●摇杆与键接触的两个表面都堆焊STL21号硬质合金,增加摇杆的抗冲击能力,确保了阀门在开关过程中掘杆与轴连接的稳定性。
●直行程转为角行程结构设计:利用拨叉的协作,巧妙地将气动执行机构活塞杆的直行程特化为角行程,以实现阀瓣的开白与关闭,并不影响阀瓣在介质力作用下的自由开启,及介质回流的关闭。
