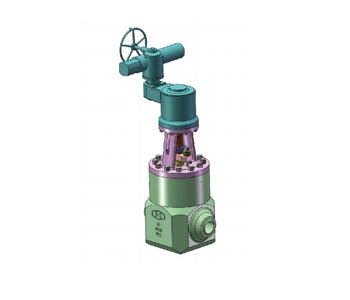

阿卡盟电站阀门：主蒸汽系统暖管电动闸阀

●功能原理

超(超)临界主蒸汽暖管闸阀用于火电锅炉主蒸汽系统，锅炉启动，当蒸汽品质还达不到进汽轮机的要求时，主蒸汽暖管闸阀开启，蒸汽对主蒸汽管道进行暖管后，通过暖管闸阀流走；锅炉正常运行时，主蒸汽暖管闸阀关闭，蒸汽进入汽轮机进行作功。

●参数

设计压力：28.84MPa

设计温度：610℃

入、出口管道规格：φ273X55

连接管道材质：A335 P92

介质类型：蒸汽

全行程时间：≤30s

●引用标准

ANSI：美国国家标准

ASME B16.34：法兰、螺纹和焊接端连接的阀门

ASTM：美国材料试验协会标准

ASNT：美国无损检测协会标准

API 598：阀门的检查和试验

●材料配置

阀体、填料箱、四开环：ASTM A182 F92

阀座、闸板：ASTM A182 F92+STL6

阀杆：ASTM A565 616 HT

密封圈：夹不锈钢丝网柔性石墨

填料：柔性石墨及夹不锈钢丝编织柔性石墨

中头紧固件、填料箱吊紧紧固件：A193 B16/A194 4

填料压紧紧固件：A193 B16/A194 4

填料垫、压套等：ASTM A276 304

结构特点

●阀体、填料箱、闸板采用A182 F92钢整体锻造。

●阀体中腔采用压力自紧式密封结构。

●阀座与闸板密封面均堆焊STL6硬质合金层，具有良好的机械性能，耐磨损，耐冲刷，可延长阀门的使用寿命。

●闸板采用楔式双闸板设计，中间采用球面接触的两个连接块作为双闸板微动调节的支点，有效防止闸板在高温高压时出现楔死现象。

●阀杆密封采用活动负载填料密封结构，并设有阀杆倒密封结构。

●阀杆依靠导向板进行防转，阀体腔导向槽的设置提供闸板全行程的导向。

●填料压紧机构设碟簧组，有效预紧填料，补偿位移，对压力波动有较强的适应性。
